MAQUETA A ESCALA 1/50
Shigeru Ban - Arquitecto de la Paper House
Shigeru
Ban (1957) es un arquitecto japonés nacido en Tokio. Realizó sus
estudios en el Southern California Institute of Architecture
(SCI-Arc), de California entre 1977 y 1980. Posteriormente continuó
sus estudios en el Cooper Union School of Architecture, entre los
años 1980 y 1984 bajo la tutela de John Hedjuk. Durante esta época
trabajó un año en el estudio de Arata Isozaki entre 1982 y 1983.
Hasta que en el año 1985 fundó su propio estudio de arquitectura en
Tokio.
Cuando
comenzó a trabajar, hace más de 20 años, nadie hablaba de
sostenibilidad. Ni siquiera él,que continúa sin hacerlo aunque el
jurado que le ha concedido el premio Pritzker 2014 considere en el
fallo que “en su arquitectura la sostenibilidad no es un concepto
sino un hecho, algo intrínseco”.
Lo
es desde que, con poco más de 30 años, Ban se enteró de que tres
millones de refugiados vivían en Ruanda a la intemperie y se
presentó en las oficinas de la ONU en Ginebra para ofrecer un
invento: una estructura de tubos que evitaría la deforestación de
los bosques ruandeses. La ONU los estaba talando para construir
cabañas y lo escuchó. Desde entonces Ban se ha volcado en hacer una
arquitectura que conjuga la máxima eficacia con los mínimos
materiales.
Su
obsesión con reciclar lo existente y con trabajar con lo disponible
en cada lugar le llevó a reutilizar cajas de cerveza como cimientos,
en las viviendas de emergencia levantadas tras el terremoto de Kobe
de 1995, y a convertir contenedores de transporte en las salas de
exposición de su Museo Nómada, que viajó por el mundo de 2005 a
2007. El Pritzker 2014 le reconoce ese papel pionero.

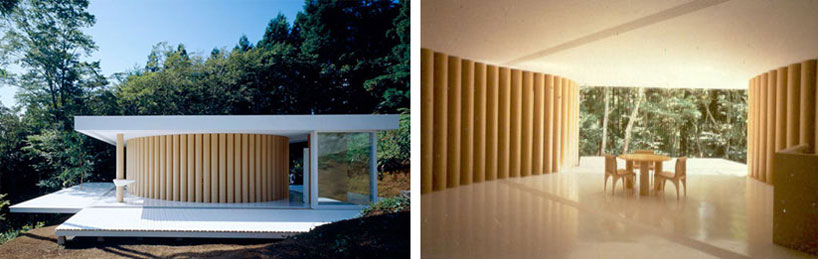

Paper
House - Descripción y planos
Presenta
una configuración en forma de S que comprende de 110 tubos de papel
(2,7 m de altura, 275 mm de diámetro y 148 mm de espesor) define las
zonas interiores y exteriores de la casa de papel. Este fue el primer
proyecto en el que los tubos de papel fueron autorizados para su uso
como base estructural de un edificio permanente.
Diez
tubos de papel soportan la carga
vertical y los ochenta tubos interiores tienen las fuerzas laterales.
Las articulaciones de madera cruciformes en las bases de las columnas
están ancladas a la base por medio de tornillos de orejeta y en
voladizo desde el suelo. El gran círculo formado por los tubos
interiores forma un área grande. Una columna de tubos de papel
independiente con un diámetro de 1,2 m en la galería que rodea
contiene un inodoro. Los tubos de papel exteriores que rodean el
patio se distinguen de la estructura y sirven como una pantalla.
La
sala de estar en el círculo grande es sin amueblar o un detalle que
no sea una encimera de la cocina aislado, puertas correderas,
armarios y muebles. Cuando se abren las fajas perimetrales, el techo,
el apoyo de la columnata de tubos de papel, se enfatiza visualmente y
se crea una continuidad espacial entre el espacio de la galería que
rodea y la terraza al aire libre.
MATERIALES:
- Regla metálica 40 cm
- Regla de plástico 30 cm
- Cúter
- Tijeras
- Cola blanca
- Pistola de silicona
- Cutting map
- Papel fotográfico DIN A4
- Cartón de papel higiénico
- Palillos
- Palo de pincho
- Celo
- Café y tierra para orquídeas
- Rotring negro
- Plastilina blanca
- Cartón pluma blanco DIN A2 de 0,5mm de grosor 3,50€
- Cartón pluma DIN A4 de 0,3 mm de grosor 2,45€
- Lámina DIN A3 de poliproplieno celular blanco de 0,3 mm de grosor 1,70€
- Tablero conglomerado 40x50 cm 3,50€
- Pequeños listones de madera 2,50€
- Lámina de acetato 1,50€
- Pegamento de contacto 3,90€
- Celo blanco doble cara 0,75€
- Hierba artificial 0,75€
- Papel Kraft 3,40€
PROCESO
2. Para realizar los tubos del interior de la casa de papel Kraft, he hecho tiras de 16,5cm de alto y 20cm de largo, para hacer tubitos de 3 en 3 (5,5cm de alto). Con la ayuda de un palo de pincho, he ido enrollando el papel Kraft y, con la cola, los he ido pegando, de tal forma que, tras cortarlos, cada tubo mide 5,5cm de alto y hace 0,6mm de diámetro. Para hacer los tubos que van por el exterior de la casa, he realizado el mismo proceso pero con una tira de 15cm de alto (7,5cm de alto cada tubo).
3. El siguiente paso es distribuir los tubos del interior de la casa.
Para ello, he colocado encima de la base la planta de la casa hecha a escala
1/50 y he marcado con un palillo el centro de cada circunferencia, de modo que
queda clavado cada palito en el sitio correspondiente de cada tubito. A
continuación, he retirado la planta de la casa y, con la ayuda de la pistola de
silicona, he ido colocando uno por uno cada tubo.
4. Tras preparar la base, me dispongo a hacer las plataformas exteriores de la casa. He tratado de representarlo tal y como es en la realidad, de manera que las he constituido en tres partes: la parte superior, hecha de una lámina de polipropileno blanco de 0,3mm: dos bases de 20x5cm, una base de 17,5x5cm y otra de 11x5cm; la parte intermedia, con las mismas medidas, con lo que ha sobrado del cartón pluma DIN A2 blanco de 0,6mm; finalmente la parte inferior son las viguetas de las plataformas, realizadas con unos pequeños listones de madera de 0,3mm de ancho y 5cm de largo. Una vez hecho todo esto, las bases de cartón pluma y de polipropileno blanco las he pegado con pegamento para plásticos y, las viguetas, posteriormente, con la pistola de silicona.
Debajo de cada plataforma, pegándolo con la pistola de silicona, le he
añadido a ambos lados de éstas una pequeña estructura de cartón pluma de 0,6mm
de grosor y 1cm de alto, a modo de pilares, para darle la altura requerida a la
casa, tal y como sucede en la realidad. Una vez esté seco, se pega cada
plataforma en su correspondiente lugar con ayuda de pegamento de contacto.
5. A continuación he realizado las ventanas. Con ayuda de cúter y cutting map, he cortado 4 láminas de acetato de 19x5,5cm, una por cada lado de la casa. Para que queden encajadas en la base, he marcado con cúter y regla una línea a modo de ranura para posteriormente colocarlas. Después, he hecho los marcos de las ventanas con papel fotográfico y celo, para que quede más brillante, como el aluminio. Cada marco de la ventana mide 5mm aproximadamente de grosor y 5,5cm de alto. Colocando dos de estos marcos uno encima del otro, les he adherido una tira de celo en la parte brillante del papel y, una vez hecho esto, he cortado la parte sobrante de celo y las he ido colocando sobre le lámina de acetato, a unos 3,8cm de distancia cada uno. Los marcos de los extremos miden el doble (1cm), ya que los he usado para unir las ventanas de cada lado, utilizando el mismo procedimiento, pero este paso lo he realizado tras acabar todo el interior de la casa al detalle, incluyendo el espacio para el inodoro, la zona de baño y el lavabo. Los marcos superiores e inferiores de las ventanas los he realizado con celo blanco de doble cara, con el mismo aspecto que el que da el papel fotográfico.
6. Una vez terminada la estructura, he realizado el espacio para el
baño, utilizando un cartón de papel higiénico y pegándolo con celo de doble cara. Con las tijeras, lo he cortado
para darle el diámetro a escala, tal y como está en la planta. A éste, le he añadido tres marcos para la puerta hechos con unas tiras de cartón pluma blanco de 0,6mm colocado de lado, y una tira de celo blanco para representar la puerta. Finalmente, lo he pegado a la base con la
pistola de silicona.
Para el lavabo, he utilizado plastilina blanca y la he moldeado para que
quede de la misma forma que la real. Le he hecho un agujero con el diámetro del
tubo y la he encajado en éste. Finalmente para la zona de baño, he marcado una rejilla levemente con el cúter encima de papel fotográfico para darle aspecto de baldosa, y lo he pegado a la base con cola blanca. Es en este momento cuando he unido las
plataformas a la base.
7. Ahora sólo queda preparar la base, la vegetación, y una silueta para indicar la escala. La base es una lámina fina de conglomerado de 40x50cm, de modo que no quede tan encajada la maqueta (que mide en total unos 30x30cm). Para darle un toque más realista, he pintado la base con una mezcla de agua, café y cola blanca, para que así quede como si de tierra se tratase.
Mientras esta capa se seca, he ido haciendo el árbol. La copa de éste es
de hierba artificial, la cual he ido haciendo con pequeños trozos, unidos con silicona. El tronco del mismo es un palillo para pinchos, pegado con silicona también a
la copa del árbol y posteriormente, clavado a la base, una vez
esté adherida la casa a la base. Será el último paso a realizar.
Con los restos de hierba artificial, he creado algo más de vegetación en la base y, una vez todo seco, he esparcido cola por algunas zonas de la superficie y le he adherido pequeñas trozos de tierra para orquídeas.
Finalmente, la silueta de la persona está hecha con cartón pluma blanco recubierto con celo blanco de doble cara, con
una altura de 3,5cm, lo que equivaldría a una persona en la vida real de 1,75cm
de alto. Esta silueta, posteriormente, la he añadido en la plataforma de la entrada de la casa con la pistola de silicona.
8. Una vez está todo seco, he pegado toda la casa a la base mediante silicona, aplicándolo en cada uno de los dos pilares que van en
las cuatro plataformas y centrándolo en la base, previamente preparada.
Ya pegada la estructura a la base, he marcado con rotring la
forma de los tubos que van en la zona externa de la casa y los he pegado en la
base con la pistola de silicona. Por último, he colocado el árbol dentro de
esta zona, tal y como está indicado en la planta.
9. Como extra y para rematar, le he añadido unos muebles hechos con papel a escala, para darle más ambiente y, de esta forma, ya queda finalizada la maqueta de la Paper House a escala 1/50.
